Lutningsbalk i Aluminium

Lutningsbalk

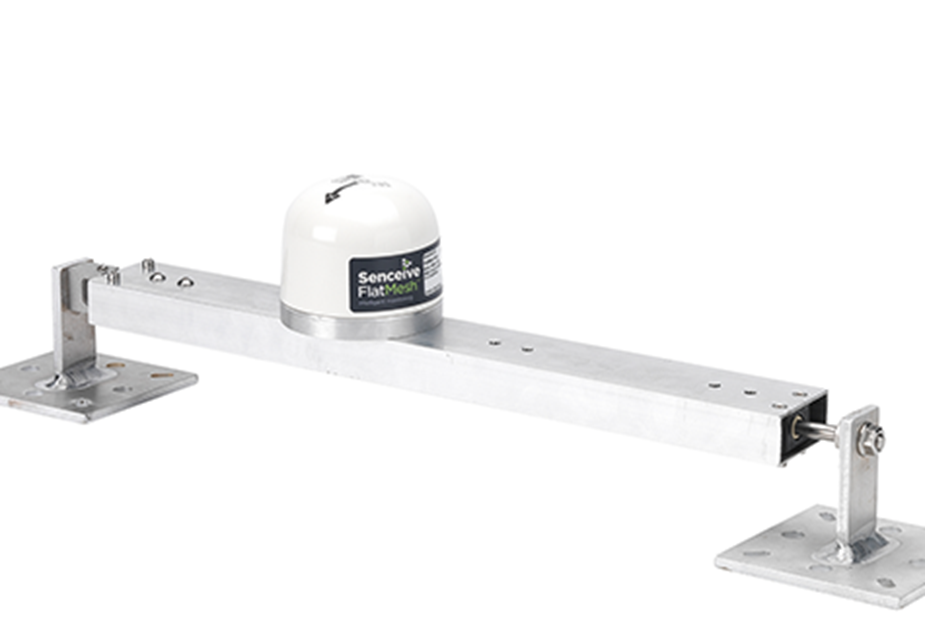

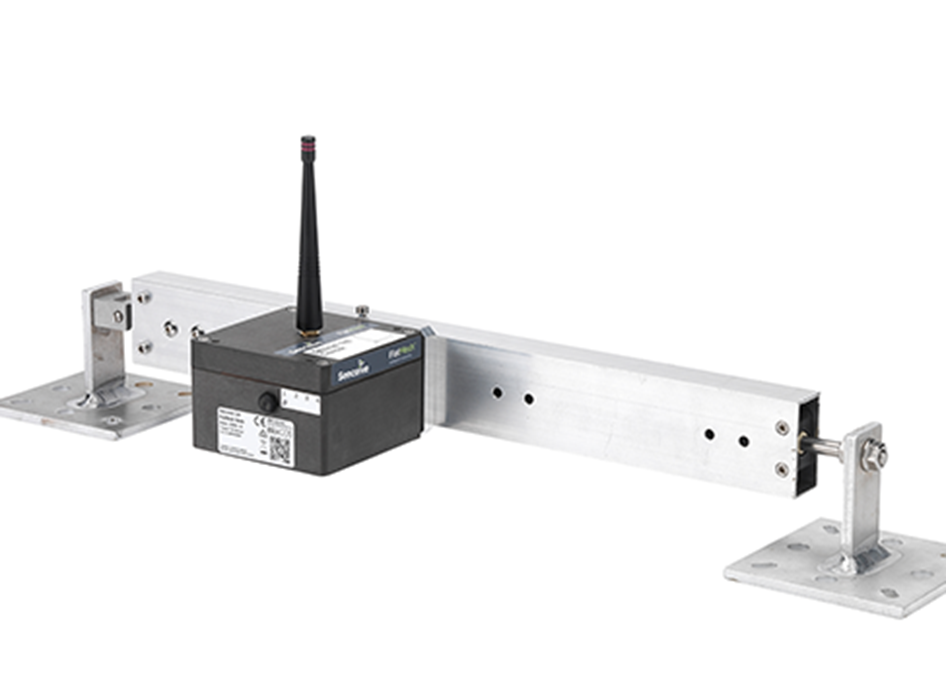

Tilt Beam är en lätt, styv aluminiumbalk som används tillsammans med en triaxial tiltnod, en NanoPlus eller en NanoMacro.

Lutningsbalken kan monteras i valfri riktning och snabbt distribueras i enkla och kedjekopplade konfigurationer.

Installation av lutningsbalken kan utföras med minimala verktyg på några minuter. Komplexa bultnings- och brickarrangemang krävs inte på grund av balkens inbyggda lager- och fogsystem. Detta möjliggör termisk expansion och felinriktning av stödfästena samtidigt som strukturen övervakas noggrant. Den bifogade lutningsnoden kräver ingen nivellering, vilket ytterligare minskar installationstiden.

Det har framgångsrikt använts i många applikationer, inklusive:

• Rörelseövervakning av vilken struktur som helst
• Longitudinell bosättning
• Tunnelkonvergens/divergens
• Förskjutningar i sidled

• Funktioner
• Specifikationer
• Datablad

Funktioner

• Lätt och hållbar konstruktion i aluminium och rostfritt stål
• Helt trådlöst; inga ledningar eller elektriska anslutningar krävs
• Enkel installation och borttagning. Fästen installerade på några minuter; stråle installerad på några sekunder
• Kan installeras i valfri riktning utan att kräva nivellering
• Lågfriktion, väderbeständiga lager som inte kräver underhåll eller smörjning
• Kompenserar automatiskt för termisk expansion och feljustering av stödfästen

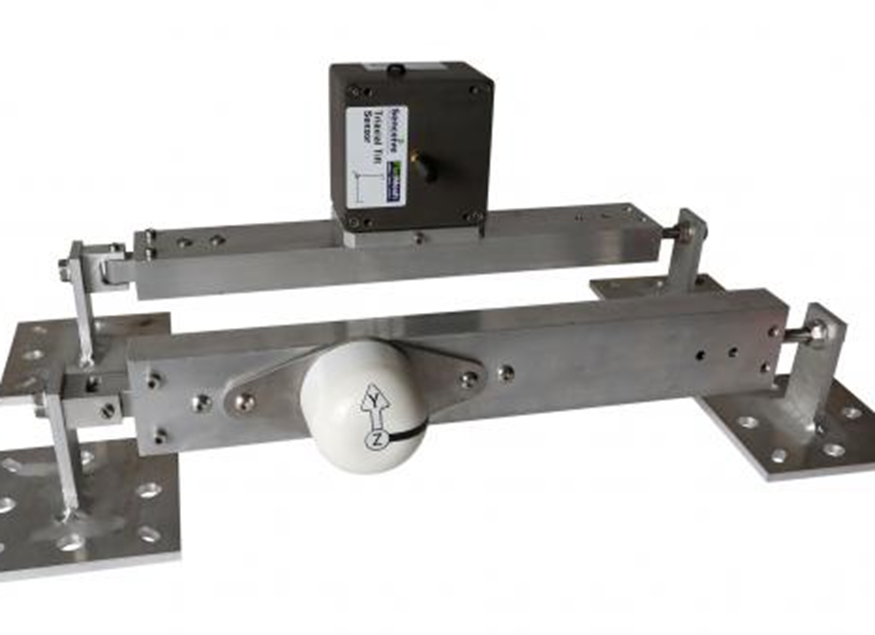

• Kan kedjekopplas för att ge rörelseprofiler

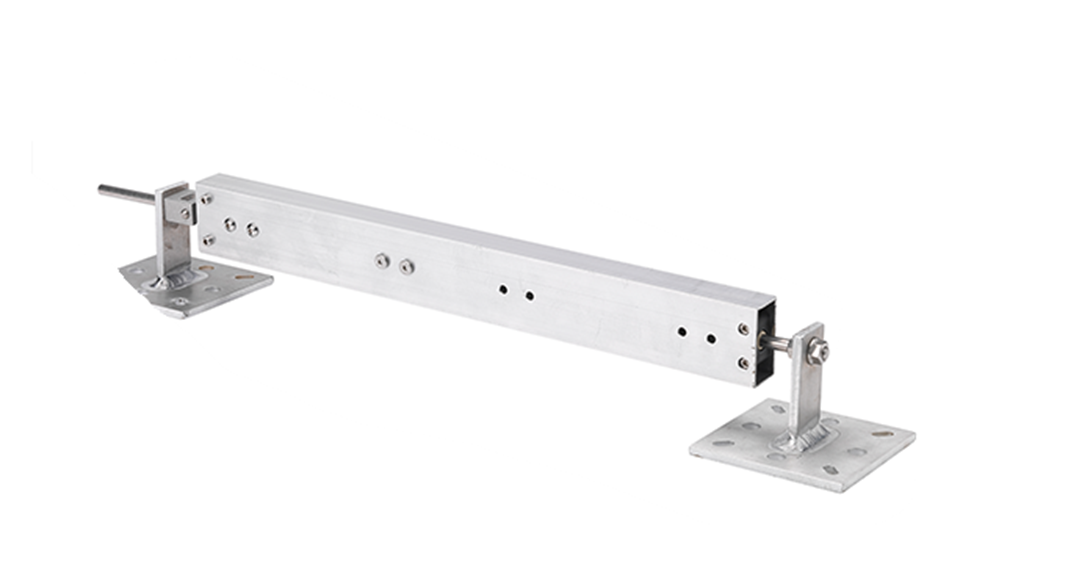

Lutningsbalk - FF-BK-xxxx

Fysiska specifikationer

Parameter	Värde
Balkens mått	500 mm, 1000 mm, 2000 mm, 3000 mm (anpassade längder finns på begäran)
Stöd fästets mått	Bas: 100x100 mm Höjd: 75 mm
Total massa (utan nod)	2 kg (ca för 2 m balk)
Material	Aluminium med A2 fästelement i rostfritt stål



Vertikalt område

Expansionsområde

Rotationsområde
